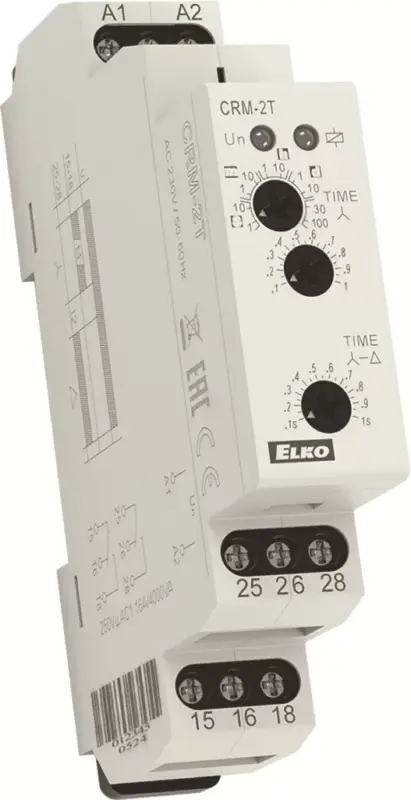

időrelé, villamos motorok csillag/delta átkapcsolására
t1 idő (csillag) a 0,1 mp – 100 nap között állítható tíz tartományban (az 1-es relé tápfeszültségre induló elengedés-késleltető időreléként is használható)
t1 finom beállítására potenciométer szolgál
az időtartományok durva beállítása forgókapcsolóval történik
a t2 csillag/delta átkapcsolás közötti időtartam 0,1 – 1 mp között állítható
tápfeszültség: AC 230 V (AC 50/60 Hz)
kimeneti érintkezők: 2x 16 A/AC1, CO
a kimenet állapotát multifunkciós piros LED jelzi
1-MODUL széles, DIN sínre szerelhető
Technikai paraméterek
Funkciók száma: 1
Tápfeszültség csatlakozók: A1 – A2
Tápfeszültség: AC 230 V (AC 50 – 60 Hz)
Tápfeszültség jelzése: zöld LED
Idők beállítása: forgókapcsoló és potenciométerek
Kimeneti érintkezők: 2×16 A/AC1, CO (AgNi)
Működési helyzet: tetszőleges
Felszerelés: DIN sínre (EN 60715)
Védettség: IP40 az előlap / IP20 csatlakozók felöl
